钢带增强聚乙烯(PE)螺旋波纹管是以高密度聚乙烯为基本原料,外层螺旋缠绕壁层中,衬有钢板加强中空肋骨的新型波纹管。它除了具有普通塑料管材所具有的耐腐蚀、内壁光滑、流动阻力小的特性外,因采用了钢骨架作增强体的中空环绕结构、所以还具有大于12.5KN/m2的环钢度(螺旋缠绕中空壁聚乙烯只能达8KN/m2的环钢度)和较高的强度和韧性,具有重量轻(比螺旋缠绕中空壁聚乙烯管轻40%)、耐冲击、不易破损、不渗漏等特点,因此广泛用于排水、排污、农业灌溉、煤矿通风、化工、通讯电缆护套等领域。由于重量轻、运输安装方便,降低了施工人员的劳动强度,同时也降低了工程的造价,是混凝土管、传统排水塑料管的理想替代产品。
钢带增强聚乙烯(PE)螺旋波纹管,具有传统的金属管、混凝土管不可比拟的优点。具有耐酸碱腐蚀、耐水流冲刷、抗震抗冻性能强、质轻强度高(8-16KN/m2)、抗压抗沉降性能强、不渗漏、安装方便、使用寿命长等特点。该产品可使用于软土流沙地基,连接方便,接头无渗漏,无二次污染,广泛应用于城镇小区排污、市政下水道、农业灌溉等领域。该产品内壁光滑、摩擦力小,通水能力比其它管材大40%;耐腐蚀、无污染、重量轻,运输和安装不需要大型机具,工程综合造价低、使用寿命长,正常使用下寿命可达50年。
生产工艺

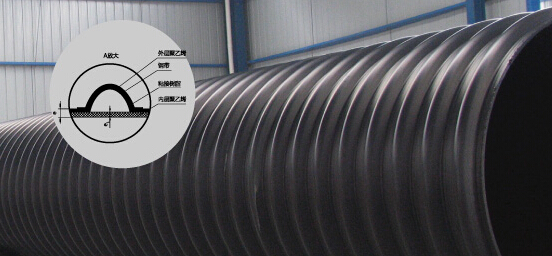

钢带增强聚乙烯(PE)螺旋波纹管以高密度聚乙烯(PE)为基体,用表面涂敷粘接树脂的钢带成型为波形作为主要支撑结构,并与聚乙烯材料缠绕复合成整体的双壁螺旋波纹管。
规格尺寸
公称内径(mm) |
最小平均内径(mm) |
最小钢带厚度(mm) |
长度(mm) |
备注 |
300 |
294 |
0.4 |
10000 |
注:管材长度还可根据 |
400 |
392 |
0.4 |
||
500 |
490 |
0.5 |
||
600 |
588 |
0.5 |
||
700 |
673 |
0.5 |
||
800 |
785 |
0.7 |
||
900 |
885 |
0.7 |
||
1000 |
985 |
0.7 |
||
1100 |
1085 |
0.7 |
||
1200 |
1185 |
0.7 |
||
1300 |
1285 |
1.0 |
||
1400 |
1385 |
1.0 |
||
1500 |
1485 |
1.0 |
||
1600 |
1585 |
1.0 |
||
1800 |
1785 |
1.0 |
||
2000 |
1985 |
1.0 |
||
2200 |
2185 |
1.2 |
||
2400 |
2385 |
1.2 |
公称环刚度等级
级别 |
SN8 |
SN10 |
SN12.5 |
SN16 |
环刚度(KN/m2) |
≥8 |
10≥ |
≥12.5 |
≥16 |
性能对比
钢带增强聚乙烯(PE)螺旋波纹管与螺旋缠绕中空壁管及混凝土管的性能对比
管材 |
钢带增强聚乙烯螺旋波纹管 |
螺旋缠绕中空壁管 |
混凝土管 |
管材 |
柔性管材 |
柔性管材 |
刚性 |
构造特性 |
负载时能在不破坏结构 |
负载时能在不破坏 |
受负荷时的变形极小 |
环刚度 |
8-16kn/m2 |
<8kn/m2 |
≥10kn/m2 |
连接方式 |
哈夫件、热收缩带、焊接连接 |
焊接、哈夫件连接 |
平口、承插连接 |
水密性 |
连接密封好,管道无渗漏, |
连接密封好,管道无渗漏, |
密封性极差,连接处 |
施工特点 |
柔性好,对基础处理的要求低, |
柔性好,对基础处理的要求低, |
刚性大、基础要求高, |
现场管理 |
安全性高、搬运破损 |
安全性高、搬运玻损 |
安全性差、易损坏、施工 |
每米重量比较 |
混凝土管的10% |
混凝土管的14% |
100% |
使用特点 |
埋设后运行的安全性高, |
埋设后运行的安全性高, |
埋设后运行的安全性低, |
埋地示踪性 |
具有埋地示踪性 |
无埋地示踪性 |
具有埋地示踪性 |
使用寿命 |
约50年 |
约50年 |
约15-20年 |
混凝土管表面粗糙系数0.014,钢带增强聚乙烯(PE)螺旋波纹管的表面粗糙系数0.009。因此,钢带增强聚乙烯(PE)螺旋波纹管与相同内径的混凝土管相比,在同等条件下输水量提高20%以上,超出设计流量相同的螺旋缠绕中空壁管和混凝土管。
连接方式
1、热熔挤出焊接连接
2、电熔带连接
3、热收缩管(带)连接
4、承插式橡胶密封圈链接
我公司自主发明的专利产品;带承插口型式的钢带增强聚乙烯(PE)螺旋波纹管是在原波纹管的基础上二次加工,一次成型。该管不仅在生产中达到了连续性,而且在管道的链接过程中更是突破原有的链接方式,密封性达到要求的同时,按照这种链接方式进行闭水试验,它抗压强度可以达到0.1Mpa。在进行长时间静液压试验期间(1000小时),证明管道可使用的压力为0.05-0.1Mpa。在安装过程中更加的方便、安全、有效。
与混凝土管规格对比
序号 |
钢带增强聚乙烯螺旋波纹管(mm) |
替代混凝土管(mm) |
1 |
600 |
800 |
2 |
800 |
1000 |
3 |
1000 |
1200 |
4 |
1200 |
1400-1500 |
5 |
1500 |
1600-1800 |
6 |
2000 |
2500 |
