结构

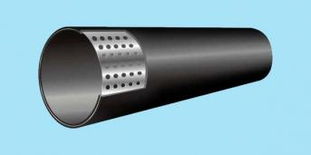

孔网钢带塑料复合管是以冷轧带钢和热塑性聚乙烯塑料为原料,以氩弧对接焊成型或等离子螺旋成型的多孔薄壁钢管为增强体,外层和内层双面复合热塑性塑料的一种新型复合压力管材。给水用孔网钢带聚乙烯复合管采用行业标准CJ/T 181-2003《给水用孔网钢带聚乙烯复合管》,管件执行GB/T 13663.2-2005《给水用聚乙烯(PE)管道系统第2部分:管件》。
特点
1.具有较高的环刚度和抗破坏能力,与钢丝网骨架复合管和纯塑料管相比,更适用于架空安装使用;
2.膨胀系数与钢管差异不大,适用环境温度变化能力强;
3.良好额抗腐蚀性和耐磨性;
孔网钢带塑料复合管选用的高密度聚乙烯材料,化学性能稳定,耐绝大多数酸碱盐溶液及有机介质的侵蚀,无电话腐蚀,耐磨性能比钢管提高5倍。
4.良好的卫生性能和水力特性
完全符合GB/T 17219-1998《生活饮用水输配水设备及防护材料安全评价标准》的要求,是镀锌管、铸铁管的最佳替代品,防止饮用水的二次污染。
5.安全性能
孔网钢带塑料复合管的增强骨架与塑料通过网孔包容为一体,无内、外壁脱层之忧。电熔连接抗轴向拉拔能力强,管道系统可靠性高,在正常使用条件下,使用寿命可达50年。
6.安装方便
重量轻、搬运方便,焊接工艺简单,综合性价比高。
孔网钢带聚乙烯复合管规格表(给水用)
外径(mm) |
壁厚(mm) |
公称压力(MPa) |
大约重量(kg/m) |
长度(m) |
50 |
4.0 |
2.0 |
≥1.40 |
6、9、12 |
63 |
4.5 |
2.0 |
≥2.00 |
6、9、12 |
75 |
5.0 |
2.0 |
≥2.50 |
6、9、12 |
90 |
5.5 |
2.0 |
≥3.50 |
6、9、12 |
110 |
6.0 |
2.0 |
≥4.60 |
6、9、12 |
140 |
8.0 |
1.6 |
≥7.10 |
6、9、12 |
160 |
10.0 |
1.6 |
≥8.70 |
6、9、12 |
200 |
11.0 |
1.6 |
≥11.70 |
6、9、12 |
250 |
12.0 |
1.6 |
≥20.50 |
6、9、12 |
315 |
13.0 |
1.25 |
≥26.60 |
6、9、12 |
400 |
15.0 |
1.25 |
≥39.30 |
6、9、12 |
