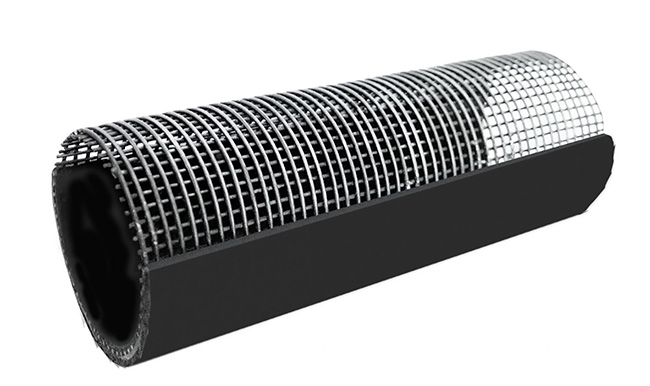

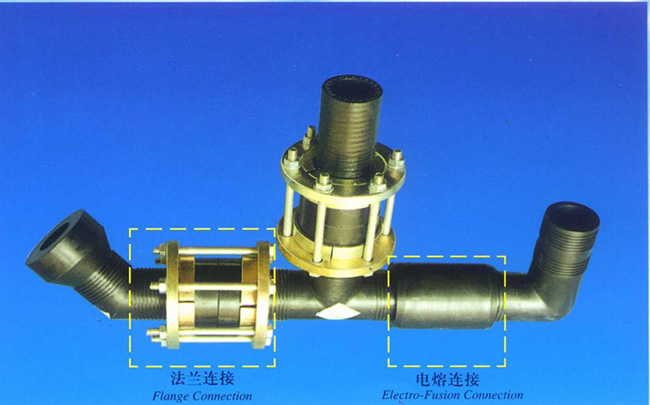

钢骨架聚乙烯塑料复合管,是以优质底碳钢丝绕焊成管道网状钢骨架为增强,为增强相,以性能优良高密度聚乙烯为基体、挤出与复合同步进行,在生产线上连续拉膜成型的新型双面防腐压力管道。
公称内径(mm) |
壁厚 |
单重 |
公称压力(MPa) |
输送介质温度 |
||||
系列Ⅰ |
系列Ⅰ |
|||||||
Dn50 |
9 |
2.6 |
|
|
|
2.5 |
4.0 |
0℃—80℃ |
Dn65 |
9 |
3.3 |
|
|
|
2.5 |
4.0 |
|
Dn80 |
9 |
3.9 |
|
|
|
2.5 |
4.0 |
|
Dn100 |
9 |
4.8 |
|
1.6 |
2.0 |
2.5 |
4.0 |
|
Dn125 |
10 |
6.4 |
|
1.6 |
2.0 |
2.5 |
4.0 |
|
Dn150 |
12 |
11 |
|
1.6 |
2.0 |
2.5 |
4.0 |
|
Dn200 |
12.5 |
15 |
|
1.6 |
2.0 |
2.5 |
|
|
Dn250 |
12.5 |
18 |
1.0 |
1.6 |
2.0 |
2.5 |
|
|
Dn300 |
12.5 |
22 |
1.0 |
1.6 |
2.0 |
|
|
|
Dn350 |
15 |
28 |
1.0 |
1.6 |
2.0 |
|
|
|
Dn400 |
15 |
32 |
1.0 |
1.6 |
2.0 |
|
|
|
Dn500 |
16 |
50 |
1.0 |
1.6 |
2.0 |
|
|
|
Dn600 |
20 |
68 |
1.0 |
1.6 |
|
|
|
|
注:公称压力指输送介质20℃条件下(预其寿命50年)允许使用的最大压力。 |
产品执行标准:化工行业标准 HG/T3690~3691-2012《工业用钢骨架聚乙烯塑料复合管、管件》
卓越性能
双面防腐耐压 耐多种化学介质的侵蚀,无电化学腐蚀,耐内外压性能优越
刚柔相济 刚性:耐压,抗冲击性好;柔性:抗设备运行振动、抗地形不均沉降,可蜿蜒铺设。
抗快速开裂 两种材料不可能同时达到屈服极限。
抗蠕变 钢骨架束缚了塑料的蠕变,尺寸稳定性好,持久强度高。
耐温性好 由于钢骨架承担90%管体强度,每升高10℃,塑料管管体强度降低10%,而钢骨架塑料复合管管体强度降低不超过5%。
卫生环保 无毒性,卫生指标符合GB9687《食品包装用聚乙烯成型品卫生标准》和GB/T17219《生活饮用水输配水设备及防护材料的安全性评价标准》。
不易结垢、不结蜡 长保同径输送。
使用寿命长 预期埋地使用寿命长达五十年以上,预期架空裸露使用寿命长达二十五年以上。
管线膨胀系数小 (35.4~35.9)×10 m/m(1/℃)
架空敷设支架间距
规格DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
支架间距(m) |
3.0 |
3.5 |
4.0 |
4.2 |
4.5 |
5.0 |
5.4 |
5.7 |
6.0 |
6.0 |
6.0 |
6.0 |
温度t(℃) |
0<t≤20 |
20<t≤30 |
30<t≤40 |
40<t≤50 |
50<t≤60 |
60<t≤70 |
70<t≤80 |
公称压力 |
1 |
0.95 |
0.90 |
0.86 |
0.81 |
0.76 |
0.6 |
应用领域
农村用水工程:农村饮用水工程、水务局工程项目、农田灌溉输送
市政工程:城市给水、热网回水、煤气、天然气输送管道。
化学工程:酸、碱、盐制造业、石化、化肥、制药、化学、橡塑等行业输送腐蚀性气体、液体、固体粉末的工艺管及排放管。
油田气田:含油污水、气田污水、油气混合物,二、三次采油集输工艺用管。
热电工程:工艺用水、回水输送、除尘、废渣等输送管道。
冶金矿山:有色金属冶炼中的腐蚀介质输送和矿浆、尾矿工艺用管

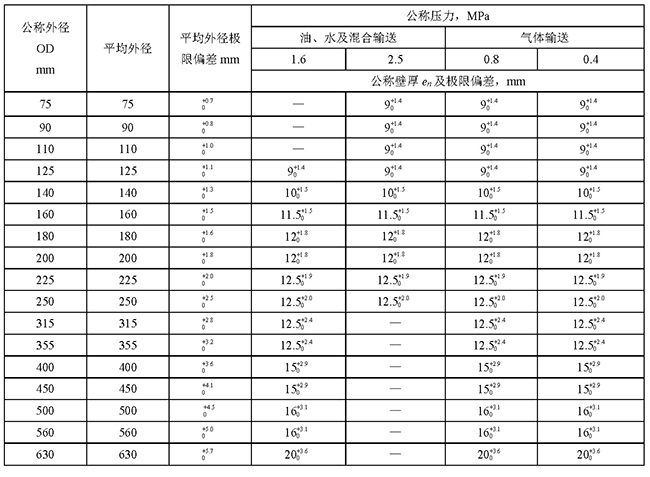

执行标准:石油天然气工业用钢骨架聚乙烯塑料复合管SY/T 6662.1-2012。(此标准也适用于给水及消防用钢骨架聚乙烯塑料复合管)
